一、概述
气相色谱分析技术是一种多组分混合物的分离、分析的技术。它主要利用样品中各组份的沸点、极性及吸附系数在色谱柱中的差异,使各组份在色谱柱中得到分离,并对分离的各组分进行定性、定量分析。
气相色谱仪以气体作为流动相(载气),当样品被送入进样器并气化后由载气携带进入填充柱或毛细管柱,由于样品中各组份的沸点、极性及吸附系数的差异,使各组份在柱中得到分离,然后由接在柱后的检测器根据组份的物理化学特性,将各组份按顺序检测出来,通过网络送至色谱工作站,由色谱工作站将各组份的气相色谱图记录并进行分析从而得到各组份的分析报告。其工作原理简图如下图所示:
由于该分析方法有分离效能高、分析速度快、样品用量少等特点,因此已广泛地应用于石油化工、生物化学、医药卫生、卫生检疫、食品检验、环境保护、食品工业、医疗临床等部门。气相色谱法在这些领域中解决了工业生产的中间体和工业产品的质量检验、科学研究、公害检测、生产控制等问题。
二、仪器特点
★ 采用了技术优良的百兆/千兆以太网通信接口、并内置IP协议栈、使仪器可以通过企业内部局域网、互联网实现远距离的数据传输;方便实验室的架设、简化实验室的配置、方便分析数据的管理;
★ 仪器内部设计3个独立的连接IP地址,可以连接到工作电脑(实验室现场)、分管电脑(如质检科、生产部等)、以及高管电脑(如技术监督局等),需要时可实时监控仪器的运行以及分析数据结果;
★ 仪器配备的工作站可以同时支持多台色谱仪接入,实现数据处理以及仪器反向控制,简化文档管理;
★ 仪器可以通过互联网连接到生产厂家,实现远程诊断、远程更新等(需用户设置);
★ 仪器配备的8吋彩色液晶触摸屏,支持热插拔,可作手持控制器使用;
★ 仪器采用了多处理器并行工作方式,使仪器更加稳定可靠;可选配多种高性能检测器选择,如FID、TCD、ECD、FPD和NPD,多可同时安装三个检测器,满足复杂样品的分析需求。
★ 仪器采用模块化的结构设计,后期维护简单方便。

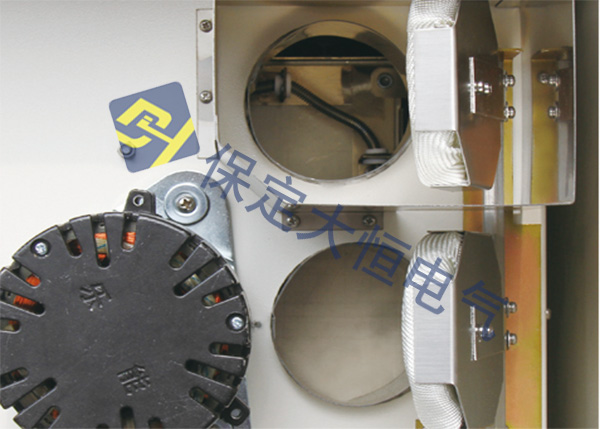

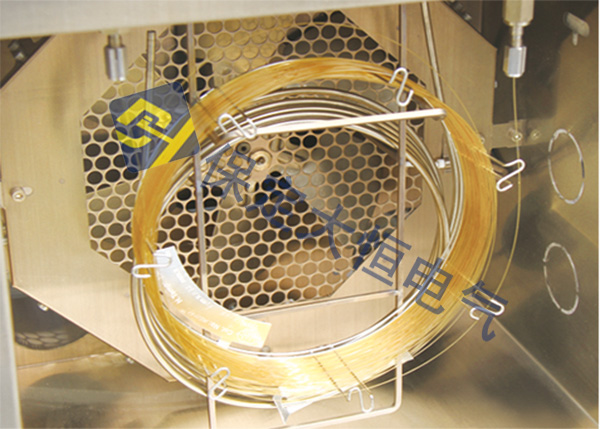

★ 全新的微机温度控制系统,控温精度高,可靠性和抗干扰性能优越;具有八路完全独立的温度控制输出,可实现十六阶程序升温,具有柱箱自动后开门系统,近室温控制能力得到提高,升/降温速度更快;
★ 色谱机内置低噪声、高分辨率24位AD电路,具有基线存储、扣除的功能。
★ 标配的工作站适于WinXP 、Win2000、Win7、Win8、Win10等操作系统。
★ 具有完全自主知识产权的色谱仪微机系统具有MODBUS/TCP的标准协议,可以对接DCS系统。
三、技术指标
变压器油型气相色谱仪由进样器、检测器、色谱柱箱、气体流量控制系统、加热控制系统、信号检测系统及网络数据传输工作站等组成。
3.1 变压器油型气相色谱仪
主要技术指标:
● 操作显示:8寸彩色液晶触摸屏,可作手持控制器使用
● 温控区域:8路
● 温控范围:室温以上4℃~450℃,增量: 1℃, 精度:±0.1℃
● 程序升温阶数:16阶
● 程升速率:0.1~60℃/min
● 气路控制:精密机械阀流量控制
● 外部事件:8路;辅助控制输出2路

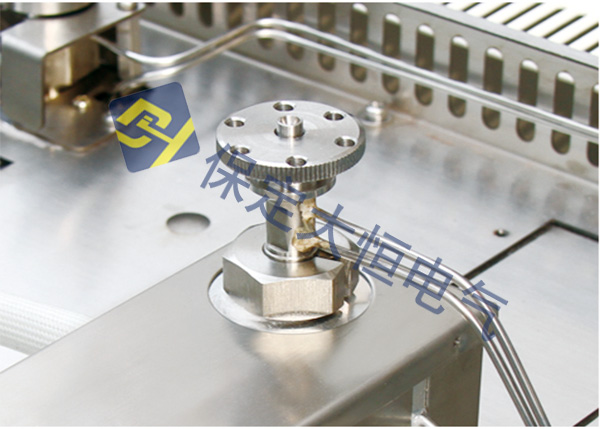

● 进样器种类:填充柱进样、毛细管进样、六通阀气体进样、自动进样器
● 检测器数目:3个(多);FID、TCD、ECD、FPD和NPD任选
● 启动进样:手动、自动可选
● 通信接口:以太网:IEEE802.3
3.2 检测器技术指标
1、氢火焰离子化检测器(FID)
●检测限:≤5×10-12g/s(十六烷/异辛烷)
●基线噪声:≤0.07PA
●基线漂移:≤0.2PA/30min
●线性范围: ≥106
2、热导检测器(TCD)
●灵敏度:S≥10000mV•ml/mg(苯/甲苯) (具备放大1、2、3、4倍任选)
●基线噪声:≤20μV
●基线漂移:≤30μV/30min
●线性范围: ≥104
3、电子捕获检测器(ECD)
●检测限:≤1×10-13g/ml(丙体六六六-异辛烷溶液)
●基线噪声:≤0.03mV
●基线漂移:≤0.2mV/30min
●线性范围:103
●放射源:63Ni
4、火焰光度检测器(FPD)
●检测限:(S)≤5×10-11g/s 、
(P)≤1×10-12g/s;(甲基对硫磷-无水乙醇溶液)
●基线噪声:≤3×10-13A
●基线漂移:≤2×10-12A/30min
●线性范围: 对硫≥102、对磷≥103
5、氮磷检测器(NPD)
●检测限:(N)≤5×10-13g/s 、
(P)≤5×10-13g/s;(甲基对硫磷-无水乙醇溶液)
●基线噪声:≤5×10-13A
●基线漂移:≤2×10-12A/30min
●线性范围: 对氮 ≥102、对磷 ≥102
四、使用条件
安装环境
变压器油型气相色谱仪应在温度和相对湿度分别为5~35℃和0~85%的范围内使用。但是在人们感到舒适的环境下使用(适当的恒温、恒湿条件)。这样仪器才能发挥极大的性能,仪器的使用寿命也长。
若将仪器暴露在腐蚀性物质(不管是气体、液体还是固体)中,就会危及变压器油型气相色谱仪材料和零部件,应避免。
安装变压器油型气相色谱仪的试验台须稳固。试验台的震动会影响仪器的稳定性。为了能使柱炉的热空气的排出,仪器的背后还应留出至少30cm的空间(且在后面不要放置易燃物品!),以及30—40cm的通道,以便安装、检修色谱仪。
变压器油型气相色谱仪需要10/100M或千兆的以太网。可以用HUB或交换机等构建以太网。
电源环境
变压器油型气相色谱仪的接入电源为220V±10%(50Hz±0.5 Hz),电能提供的功率不小于2500W。为了保护人身的平安,变压器油气相色谱仪的面板和机壳按照国际电工技术协会的要求,用三芯电源线接地。
注:为了减少仪器的电器噪音,须接地良好。
警告:严禁将水管、煤气管、零线等代替接地线!
气体环境
为了发挥变压器油型气相色谱仪性能,使用气体须达到相应纯度级别。我们推荐如下的纯度值。
检测器 | 气体作用 | 气体名称 | 纯度 |
FID | 载气 | N2或He | 不小于99.999% |
TCD | 载气 | He 、H2或N2 | 不小于99.999% |
ECD | 载气 | N2(合适) | 不小于99.999% (脱氧) |
NPD | 载气 | N2或He | 不小于99.999% |
FPD | 载气 | N2或He | 不小于99.999% |
尾吹气 | N2 | 不小于99.99% | |
燃气 | H2 | 不小于99.99% | |
助燃气 | Air | 洁净、干燥 |
我们建议在气路上要装上净化器!气体净化器在使用了一段时间后,应将气体净化器内的分子筛和硅胶进行活化处理
