DHJY-5053绝缘电阻测试仪

所属分类:高压综合试验设备
浏览次数:332
二维码:


添加时间:2022-09-15
简要说明:

一、概述

绝缘电阻测试仪可广泛应用于变电站、发电厂的设备检修,对高压电器设备如:变压器、电抗器、电容器、断路器等进行绝缘电阻、吸收比、极化指数的测量。


二、仪器特点

一、概述

绝缘电阻测试仪可广泛应用于变电站、发电厂的设备检修,对高压电器设备如:变压器、电抗器、电容器、断路器等进行绝缘电阻、吸收比、极化指数的测量。


二、仪器特点

1、DHJY-5053绝缘电阻测试仪具有自动校准功能,在待机界面长按 停止 键,按信息提示操作即可校准完毕。当测试精度不够准确时可使用该项。【必须按提示操作】

2、采用8位单片机控制,全中文操作界面,可自动完成吸收比(DAR)、极化指数(PI)的测量;具有耐压测试、快速测试等功能选项。

3、输出功率大,短路电流大于5mA,即负载的充电电流为5mA。

4、采用新型电路设计,引入数字滤波技术,抗干扰能力强、适用于复杂高压现场测量。

5、电磁兼容设计,抗冲击能力强、安规塑壳、携带方便。

6、内置大容量 2600mAh可充电锂电池组。智能化充电电路,电池使用寿命长。

7、具有短路、过载、放电等故障保护功能,并以声响和文字信息提醒用户。


三、技术指标

1、各种型号主要输出电压和电流参数

仪器型号

短路电流

输出电压

DHJY-5053

5mA

500V、1000V、2500V、5000V

2、具有自动吸收比(DAR)、极化指数(PI)、快速测试和绝缘测试选项。

3、具有测试完毕自动放电功能,放电速度快,1μF时放电至60V时间小于5秒。

4、具有短路、过载、过流、电池欠电灯保护功能,并有故障提示信息和声音提醒。

5、仪器待机时间10分钟自动关机。

6、工作条件: 环境温度:-20℃~50℃ ;相对湿度:20%~90%RH;海拔小于3000米。

7、储存环境:-20℃~50℃;相对湿度<90%rh。<>

8、直流电源  锂电池组:2600mAh。交流电源(充电器):输入140V~240V  50Hz,输出16.8VDC1A(2A)。

9、外型尺寸:285mm×247mm×120mm  重量:2200g

10、电压显示误差:±5%±3dgt  (25℃)。

11、绝缘电阻测量范围和基本误差 (25℃)。

500V

1MΩ~100GΩ

精度

±5%rdg.  ±5dgt.  (1   MΩ~10GΩ )

±20%rdg. ±5dgt.  (10  GΩ~100GΩ )

1000V

2MΩ~200GΩ

精度

±5%rdg.  ±5dgt.  (2   MΩ~20GΩ )

±20%rdg. ±5dgt.  (20  GΩ~200GΩ)

2500V

5MΩ~500GΩ

精度

±5%rdg.  ±5dgt.  (5   MΩ~50 GΩ)

±20%rdg. ±5dgt.  (50  GΩ~250GΩ)

±30%rdg. ±5dgt.  (250 GΩ~500GΩ )

5000V

10MΩ~1000GΩ

精度

±5%rdg.  ±5dgt.  (10  MΩ~100GΩ )

±20%rdg. ±5dgt.  (100 GΩ~500GΩ )

±30%rdg. ±5dgt.  (500 GΩ~1000GΩ)


注:理论上各电压档位的电阻测量范围均从下限值至0均能测量,只不过显示输出电压均有不同程度的跌落,但测量结果准确度不变。

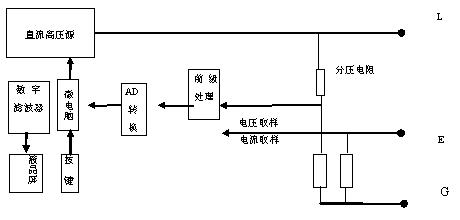

12、本仪器采用传统的流比计法测量绝缘电阻,并结合AD电路进行数字化计算,实现直接测量及计算功能。下图为简要测量原理图。
